工廠有ict測試機現貨,並備有樣機演示,歡迎參觀指導！
|

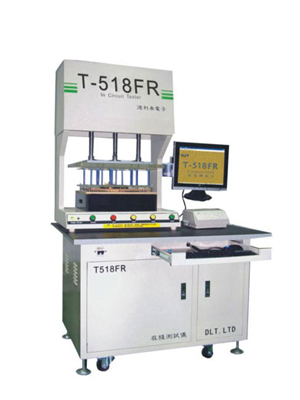

ICT測試機T-518FR先進的測試技術
|
|
●先進的電解電容極性測試技術可測率高達100％。
●開短路及IC保護二極體之測試程式自動學習生成。
●電腦自動隔離點選擇功能，最高可達10個點。
●多連板程式自動生成功能。
●CMOS+RELAY結合的開關板設計，使測試既快又穩定
●R.L.C相位分離技術
●雜散電容OFFSET功能
●系統自我診斷功能。
●完整的統計報表功能，資料可自動存儲，不因斷電而丟失資料。
●對小電阻使用特殊四線式測試模式，可排除探針與電路板之間不穩定接觸電阻。
●應用IC Clamping Diode特性，檢測IC腳位元故障及焊接不良。
●體積小，重量輕，使用靈活，符合高科科技產品輕，薄，短，小的要求
|
|
ICT測試機T-518FR系統規格
|
|
測試點數
|
標準配備：320點最大可擴充點數：1024點
|
|
測試時間
|
開/短路測試: 1024點約0.5Sec每一零件: 1ms ~ 40ms 可調
|
|
測試步驟
|
無限制
|
|
隔離電路
|
隔離點自動選擇，每測試步驟10點
|
|
開關板
|
每一開關板有64通道
|
|
測試範圍
|
電阻：0.05Ω至40MΩ 二極體0.1 ~ 6V
電容：1.0pF至40mF 穩壓二極體0.1 ~ 14V
電感：1.0uH至50H 電晶體三端測試Vds, Cds , Rd(on)
|
|
|
|
|
|
可測電路板尺寸
|
500mm x 350mm更大尺寸基板可依需求訂作
|
|
主控制電腦
|
Pentium等級以上
|
|
顯示器
|
15寸液晶顯示器
|
|
印表機
|
EPSON 40行雙色印表機
|
|
記憶設備
|
512M
|
|
硬碟
|
80GB
|
|
作業系統
|
windows系統
|
|
RLC串並聯
|
採用頻率測試法或相位分離法
|
|
電解電容器極性測試
|
3端電解電容極性測試
|
|
空焊測試
|
應用IC Clamping Diode特性解決IC空焊問題
|
|
信號源
|
AC 電壓: 10mVPP ~ 2500mVPP
DC 電壓: 10mV ~ ±1250mV
AC/DC 電流: 10uA ~ 20mA
|
|
工作氣壓
|
3 ~ 6Kgs/CM2
|
|
使用電源
|
AC 220V±10% 50Hz
|
|
機器尺寸& 重量
|
1000mm(W) x 750mm(D) x 1600mm(H) , 約200Kg
|
|
規格若有變動，則以本公司新發佈之規格為準。
|
